消防管道畢節施工安裝工藝流程

一、安裝準備：

1、認真熟悉圖紙，根據畢節施工方案、技術、安全交底的具體措施選用材料，測量尺寸，繪制草圖，預制加工。

2、核對有關專業圖紙，查看各種管道的坐標、標高是否有交叉或排列位置不當，及時與設計人員研究解決，辦理洽商手續。

3、檢查預埋件和預留洞是否準確。

4、檢查管材、管件、閥門、設備及組件等是否符合設計要求和質量標準。

5、要安排合理的畢節施工順序，避免工種交叉作業干擾，影響畢節施工。

二、干管安裝：

1、噴灑管道一般要求使用鍍鋅管件（干管直徑在100mm以上，無鍍鋅管件時采用焊接法蘭連接，試完壓后做好標記拆下來加工鍍鋅）。需要鍍鋅加工的管道應選用碳素鋼管或無縫鋼管，在鍍鋅加工前不允許刷油和污染管道。需要拆裝鍍鋅的管道應先安排畢節施工。

2、噴灑干管用法蘭連接每根配管長度不宜超過6m，直管段可把幾根連接在一起，使用倒鏈安裝，但不宜過長。也可調直后，編號依次順序吊裝，吊裝時，應先吊起管道一端，待穩定后再吊起另一端。

3、管道連接緊固法蘭時，檢查法蘭端面是否干凈，采用3～5mm的橡膠墊片。法蘭螺栓的規格應符合規定。緊固螺栓應先緊最不利點，然后依次對稱緊固。法蘭接口應安裝在易拆裝的位置。

4、消火栓系統干管安裝應根據設計要求使用管材，按壓力要求選用碳素鋼管或無縫鋼管。

4.1管道在焊接前應清除接口處的浮銹、污垢及油脂。

4.2當壁厚≤4mm，直徑≤50mm時應采用氣焊；壁厚≥45mm，直徑≥70mm時應采用電焊。

4.3不同管徑的管道焊接，連接時如兩管徑相差不超過小管徑的15%，可將大管端水流指示部縮口與小管對焊。如果兩管相差超過小管徑15%，應加工異徑短管焊接。

4.4管道對口焊縫上不得開口焊接支管，焊口不得安裝，在支吊架位置上。

4.5管道穿墻處不得有接口（絲接或焊接）管道穿過伸縮縫處應有防凍措施。

4.6碳素鋼管開口焊接時要錯開焊縫，并使焊縫朝向易觀察和維修的方向上。

4.7管道焊接時先點焊三點以上，然后檢查預留口位置、方向、變徑等無誤后，找直、找正，再焊接，緊固卡件、拆掉臨時固定件。

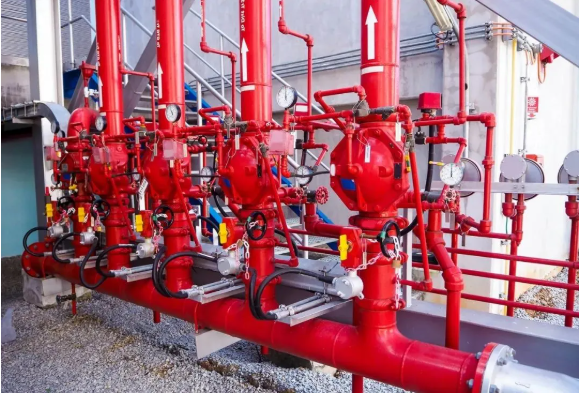

三、報警閥安裝：

應設在明顯、易于操作的位置，距地高度宜為1m左右。報警閥處地面應有排水措施，環境溫度不應低于+5℃。報警閥組裝時應按產品說明書和設計要求，控制閥應有啟閉指示裝置，并使閥門工作處于常開狀態。

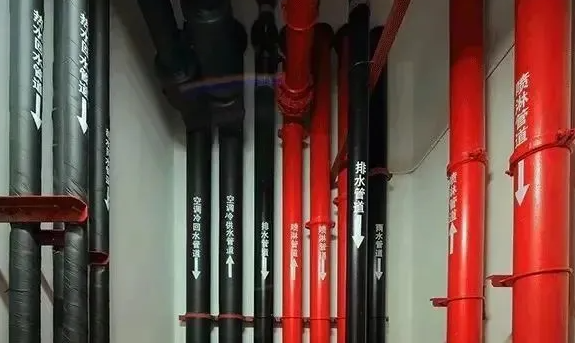

四、消防噴灑和消火栓立管安裝：

1、立管暗裝在豎井內時，在管井內預埋鐵件上安裝卡件固定，立管底部的支吊架要牢固，防止立管下墜。

2、立管明裝時每層樓板要預留孔洞，立管可隨結構穿入，以減少立管接口。

五、消防噴灑分層干支管安裝：

1、管道的分支預留口在吊裝前應先預制好，絲接的用三通定位預留口，焊接可在干管上開口焊上熟鐵管箍，調直后吊裝。所有預留口均加好臨時堵。

2、需要加工鍍鋅的管道在其它管道未安裝前試壓、拆除、鍍鋅后進行二次安裝。

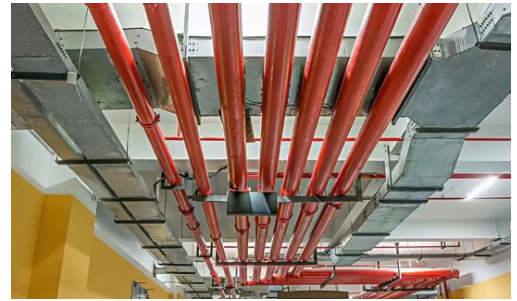

3、走廊吊頂內的管道安裝與通風道的位置要協調好。

4、噴灑管道不同管徑連接不宜采用補心，應采用異徑管箍，彎頭上不得用補心，應采用異徑彎頭，三通上最多用一個補心，四通上最多用兩個補心。

5、向上噴的噴灑頭有條件的可與分支干管順序安裝好。其它管道安裝完后不易操作的位置也應先安裝好向上噴的噴灑頭。
