海灣JB-QT-GST5000H高能望謨火災報警控制器（聯動型）故障檢測與維修

望謨消防主機全回路故障檢測與維修方法

國內一般望謨消防主機出現全線故障（全回路）故障，造成這類故障的原因有很多，通常我們通過儀表檢測加上分段檢測等方法，來確認故障原因及排除故障！

1

首先，記錄下故障點位總數，查看故障設備類型一般分為總線設備，控制類設備兩大類。故障類型若果為全回路設備，我們可以認定為總線故障，如果故障設備類型為控制類設備，應檢測控制電源，一般為直流24V電源。首先我們來介紹一下總線類設備故障的檢測與檢修。

2

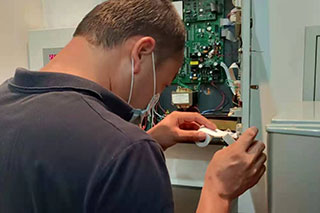

打開主機后排面板，找到對應的信號線回路編號。并用萬用表選擇直流檔測量線路電壓（國內設備信號線線路電壓一般為18V左右，非恒定電壓）。如果電壓正常，一般可判斷非回路板故障。此時應摘下故障回路信號線，測量回路板電壓是否在正常值）基本排除回路板故障后，摘下故障回路信號線總線，用萬用表測量其電壓，此方法可檢測是否和其他回路串聯，或受到其他電源信號的干擾。檢測結果如果帶電壓根據電壓等級判斷串入信號線的設備類型。如果摘下后測量電壓為零，應檢測其線間電阻值大小，線間值若過小，則可以判斷線間短路，線間阻值一般大于1000K。如果線間阻值正常，應測量其正負電源對地電阻值大小。注意不可使用搖表，防止過電壓損壞設備。通過一系列檢測，判斷出故障原因。

望謨消防主機全回路故障檢測與維修方法

3

找出故障原因后，我們應找到對應回路的端子箱，一般在弱電豎井內。在端子箱內找到信號線分線。全部摘下，逐一測量線間阻值，對地阻值。具體找出故障線，然后將正常的信號線重新接到主線段子上。通過主機漢字定義找出故障范圍。

4

通過主機漢字定義，前往故障現場，首先根據主機故障時間，詢問現場人員在此時間段內有無相關發現及望謨施工操作，一般可迅速找到故障地點。如果未能了解到相關情況，可根據CRT圖紙，采用分段分支方法，即根據現場情況，從該段故障區域分段拆開接線頭，一條分支一條分支的推出故障分支。-后便可找到相應的故障點。

5

排除故障后，一定要檢查所有拆除的接頭，從新涮錫焊接，用絕緣膠帶包扎好后，蓋上保護蓋板。檢查端子箱接線是否牢固。從新接上主機，一般故障可自動消除，如果故障未消除，可關閉主機電源后重新啟動。

6

如果檢查所有線路正常，主機仍報回路故障，可通過與甲方或使用者協商，將其余回路掛接到此回路上查看是否仍報回路故障。若故障仍無法消除，可以肯定為主機回路板故障，需聯系生產廠家更換回路板。
